株式会社エーディテクノは、Blustream社製「4×4 4K HDMI マトリックススイッチャー V2（型番：CMX44CS-V2）」を発売した。

CMX44CS-V2は、最大18Gbps（4K 60Hz・4:4:4）に対応した、4入力4出力のHDMIマトリックススイッチャーだ。自動ダウンスケーリング出力機能の搭載により、4K液晶モニターやフルHD液晶モニター等が混在した接続環境でも、接続された映像表示機器に適した映像フォーマットでの表示が可能である。

また、音声のエンベデッド・ディエンベデッド機能を搭載しているため、外部音声をHDMI信号に重畳してルーティングできるほか、出力ソースの音声を他の音響機器へ送出することもできる。

各入出力端子の切り替えや各種設定は、本体フロントパネルの操作ボタン、付属のIRリモコン、またはウェブGUIから制御可能だ。さらに、IR信号、RS-232、TCP/IP経由での外部制御に対応しており、サードパーティー製コントロールシステムとの統合にも柔軟に対応する。

Blustream製品はソース切り替え用のRS-232コマンドが統一されているため、システム設計・制御が容易だ。RS-232通信コマンドパススルー機能を搭載した4×4 USB 3.0 KVMマトリックス（型番：MX44KVM）と接続することで、HDMIとUSB 3.0を同時に制御可能なKVM（Keyboard, Video, Mouse）システムを構築できる。

シンプルなインターフェースでありながら多彩な制御方法に対応し、自動ダウンスケーリング出力機能を搭載したCMX44CS-V2は、デジタルサイネージ、会議室、病院、教室、セキュリティや監視用途などの常設設備に適した、4入力4出力の4K HDMI対応マトリックススイッチャーだ。

オプションとして、IR送信ケーブル（型番：IRE1）とIR受信ケーブル（型番：IRR）を用意している。

主な特長

  • HDMI入出力 各4系統
  • 最大4K 60Hz 4:4:4対応
  • HDRを含むHDMI 2.0対応
  • HDCP 2.2準拠
  • 自動ダウンスケーリング出力機能
  • オーディオエンベデッド・ディエンベデッド機能
  • 多彩な制御方法に対応
  • さまざまな方法で設定可能なEDID
  • IRルーティング機能
  • ラックマウント1U対応
  • 4×4 USB 3.0 KVMマトリックス（型番：MX44KVM）と連携可能

製品の特長詳細

HDMI入出力 各4系統の制御

最大18Gbps（4K 60Hz 4:4:4）のHDMI信号を4系統入力し、任意の出力端子へ切り替えて出力できる。

26079_CMX44CS-V2_01C5sxNwUQ

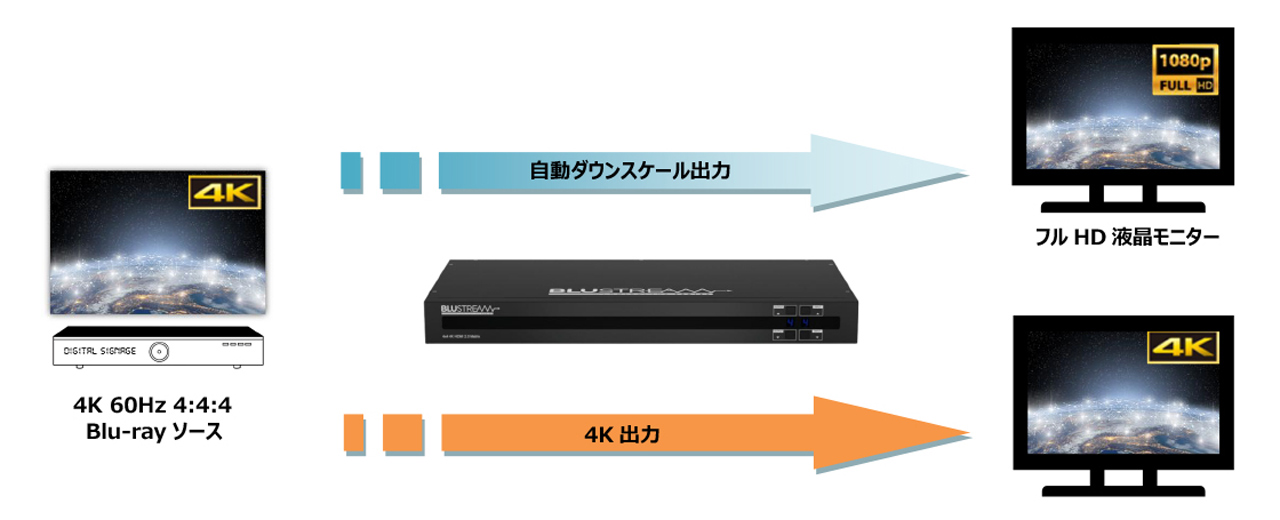

自動ダウンスケーリング出力機能

4K液晶モニターやフルHD液晶モニター等が混在した接続環境でも、各映像表示機器に適した映像フォーマットで表示できる。

26079_CMX44CS-V2_02IUE1uQkK

多彩な制御方法

各種ソース選択や設定は、フロントパネルボタンや付属のIRリモコン、ウェブGUI、RS-232やTCP/IP経由のAPIコマンドで制御できる。付属のIR受信ケーブルとIR送信ケーブルを接続することで、ソース機器用のIRリモコンからソース機器を制御することも可能だ。

26079_CMX44CS-V2_03yI3xmNRy

4×4 USB 3.0 KVMマトリックス（型番：MX44KVM）と連携可能

MX44KVMは、最大4台のホストPC間でUSBデバイスを切り替え、共有できるBlustream製4×4 USB 3.0 KVMマトリックスデバイスだ。Blustream製品はソース切り替え用のRS-232コマンドが統一されているため、MX44KVMのシリアル（RS-232）通信コマンドパススルー機能を利用して接続することで、HDMI信号とUSB 3.0信号を同時に制御可能なKVMシステムを容易に構築できる。

26079_CMX44CS-V2_04EA44ogs8

製品仕様

最大伝送帯域 HDMI 2.0（18Gbps）
対応解像度 VGA〜WUXGA、480i〜4K 60Hz（4:4:4）
HDCP 2.2/1.4対応
HDR / CEC / IR 対応
入力端子 映像 HDMI×4、音声 バランス/アンバランス ターミナルブロック×4
出力端子 映像 HDMI×4、音声 バランス/アンバランス ターミナルブロック×4、光デジタル端子×4
その他端子 3.5mmモノラルミニジャック×4（IR送信）、3.5mmステレオミニジャック×4（IR受信）、RS-232（ターミナルブロック）×1、RJ-45（ウェブGUI）×1
外形寸法（W×D×H） 437mm×226mm×44mm（突起物を除く）
本体重量 約2.5kg
動作温度 0℃〜40℃
保存温度 -20℃〜60℃
動作/保存湿度 20％〜90％（結露なきこと）
入力電源 DC 12V
消費電力 最大20W
同梱物 ACアダプター、IRリモコン（コイン電池CR2025付き）、IR送信ケーブル×4、IR受信ケーブル×5、専用ラックマウントブラケット×2（ネジ×8）、本体用足×4（ネジ×4）、保証書
適合認証 FCC/CE/PSE（ACアダプター）/RoHS
保証期間 購入から3年間
