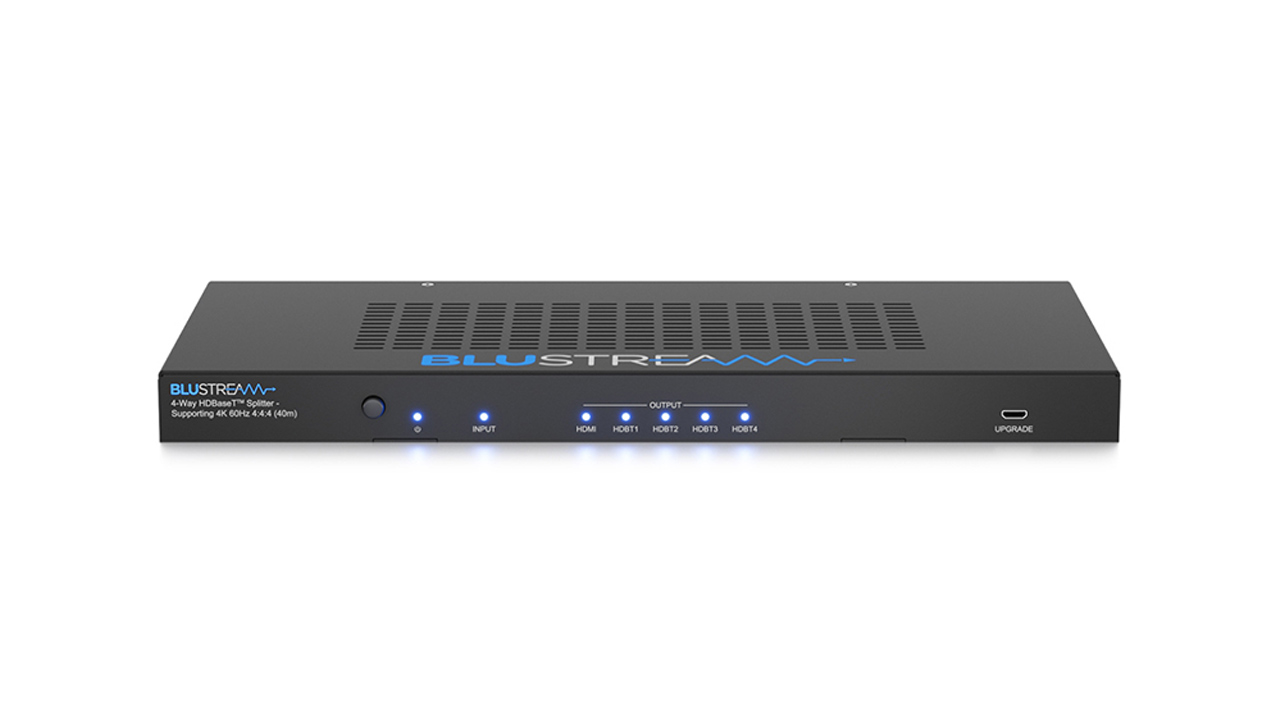

株式会社エーディテクノは、Blustream製HDBaseT CSC 4分配器「HSP14CS-V2」を発売した。
HSP14CS-V2は、1系統のHDMI入力信号を4系統のHDBaseT出力へ分配するHDBaseT分配器。LANケーブルを使用し、1080p信号を最大70m、4K信号を最大40m伝送できる。
カラースペース変換（CSC）機能を搭載し、最大4K 60Hz 4:4:4（18Gbps）のHDMI入力信号に対応する。4:4:4または4:2:2の信号をクロマサブサンプリングしてデータレートを低減し、ネイティブ解像度とフレームレートを維持したままHDBaseTで伝送。CSC対応HDBaseT受信器側で再変換し、4K 60Hz 4:4:4信号としてディスプレイへ出力する。

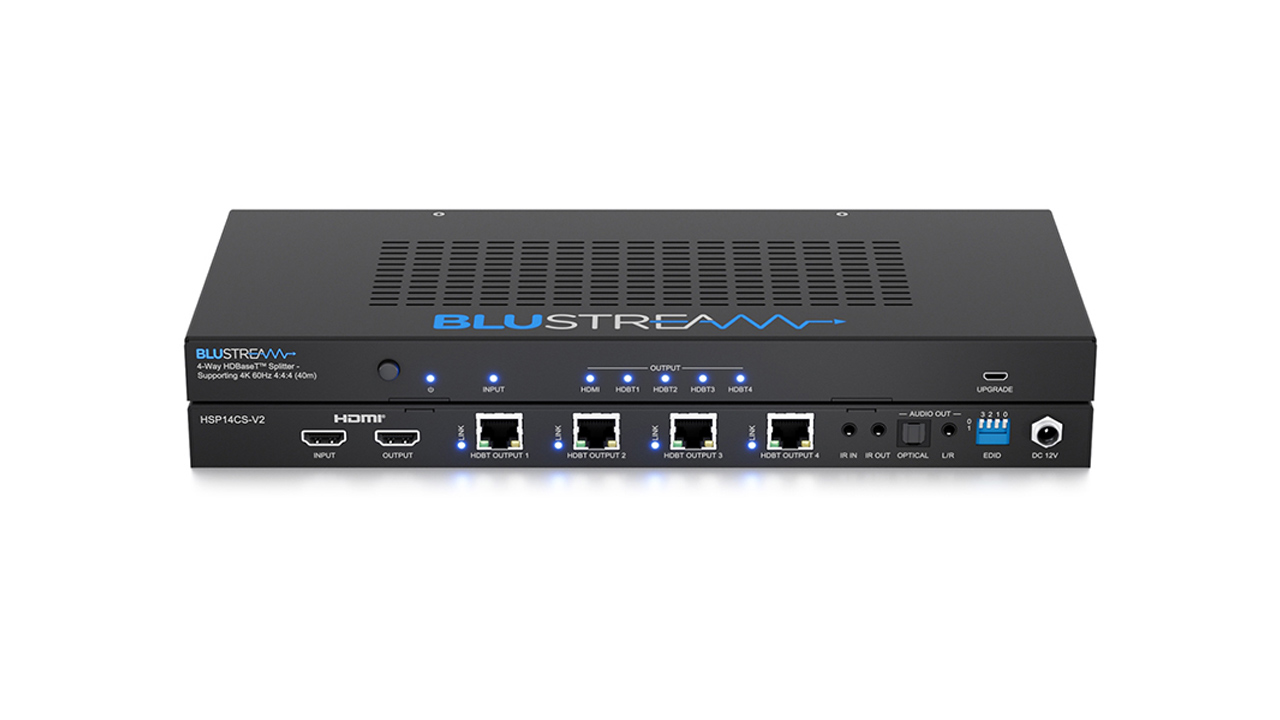

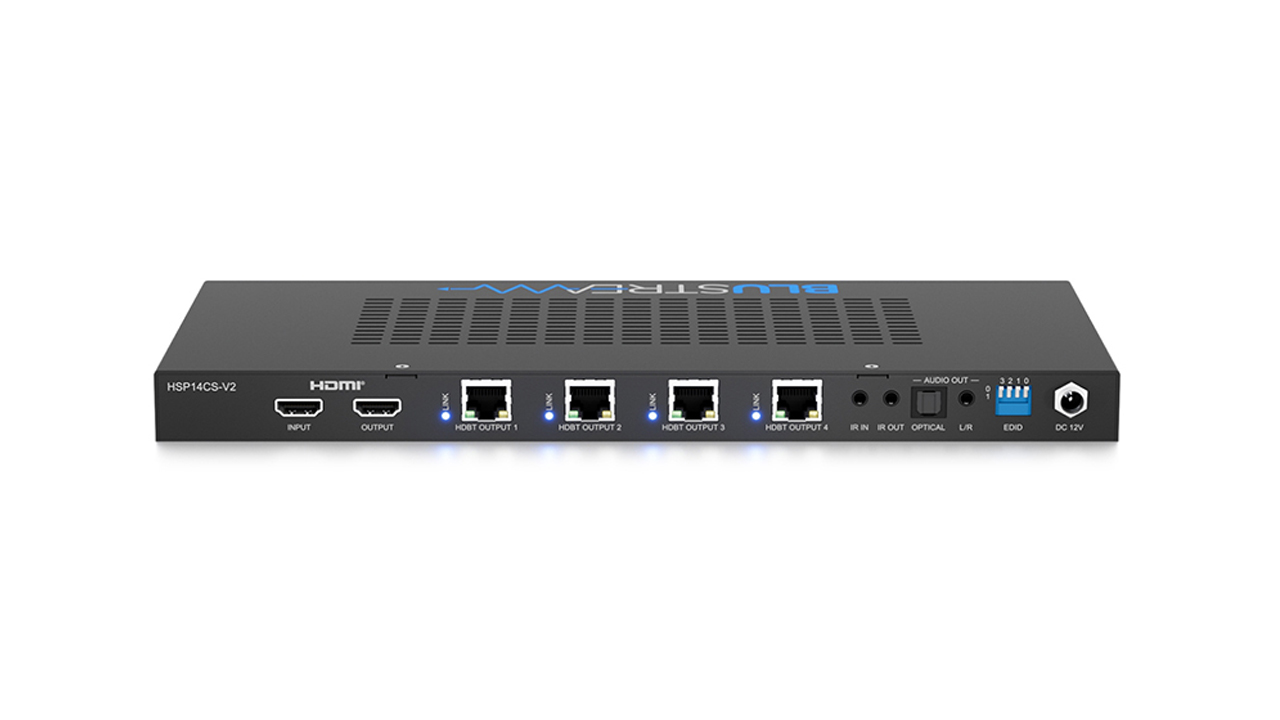

本体にはHDMI入力×1、HDBaseT出力×4に加え、入力されたHDMI信号をパススルーするHDMI出力×1を搭載。ローカルディスプレイへの接続やデイジーチェーンに利用できる。また、HDMI信号に重畳されたオーディオを分離するオーディオディエンベデッド機能を備え、光デジタルTOSLINK（S/PDIF）と3.5mmステレオミニジャックから同時出力できる。双方向IR信号伝送、PoC（パワー・オーバー・ケーブル）、EDID保持機能にも対応する。
各HDBaseT出力には自動ダウンスケーリング機能を搭載。接続したディスプレイのEDID情報に基づき、最大入力解像度に合わせて4K 60Hz 4:2:0または1080p 60Hzへ変換して出力する。これにより、対応解像度が異なる複数のディスプレイを組み合わせたシステムにも対応する。なお、4K 4:2:2入力時は自動ダウンスケーリング機能を利用できない。
オーディオはDolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Masterに対応し、ホームシアターなどのサラウンドオーディオ環境でも利用できる。
HSP14CS-V2は、複数のディスプレイやプロジェクターへの長距離伝送が必要な教室や講堂をはじめ、映像ソースと表示機器が離れたマルチルームAV環境を想定した製品となる。
主な特長
- LANケーブルでビデオ・オーディオ信号を延長
- カラースペース変換（CSC）機能
- 最大4K UHD 60Hz 4:4:4/HDCP 2.2対応
- 最大伝送距離：70m（1080p）/40m（4K）
- 自動ダウンスケーリング機能とEDID保持機能
- Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Masterのサラウンドオーディオフォーマットに対応
- オーディオディエンベデッド機能（光デジタルTOSLINK×1/アナログ音声3.5mmステレオミニジャック×1）
- 双方向IR信号伝送
- シリアル通信（RS-232）信号伝送
- PoC（パワー・オーバー・ケーブル）対応
カラースペース変換（CSC）技術を用いたHDBaseT信号伝送について
HDBaseT 2.0の最大伝送帯域は10.2Gbpsのため、18Gbpsを必要とする4K 60Hz 4:4:4信号をそのまま伝送することはできない。一方、映像ソースとディスプレイの設置距離が離れるマルチルームAV環境では、18Gbps帯域のビデオ信号を長距離伝送するニーズがある。
Blustreamでは、4K HDR信号をHDBaseT 2.0で伝送するため、カラースペース変換（CSC）技術をHDBaseT製品に実装している。4:4:4または4:2:2の信号をクロマサブサンプリングすることでHDMI信号のデータレートを低減し、ネイティブ解像度とフレームレートを維持したまま伝送する。CSC対応受信器側では再変換処理を行い、HDMI信号として出力する。
※CSC対応製品では、ダイナミックHDR（dHDR）のデータ形式が異なるHDR10+やDolby Visionには対応しない。これらのフォーマットでは映像伝送中に動的メタデータをパケット伝送するため、CSC技術では動的な変化に合わせた映像伝送を行うことができない。
※接続機器との組み合わせにより、正常に動作しない場合がある。必ず事前評価機で動作を確認すること。
製品仕様
| 最大入力対応解像度 | 4K UHD@60（18Gbps） |
| HDR | 対応 |
| CEC | 非対応 |
| ARC | 非対応 |
| HDCP | 2.2/1.4 |
| PoC | 対応（受信器への電源供給） |
| 伝送距離 | 1080p 60Hz信号で最大70m、4K 60Hz信号で最大40m |
| IRパススルー | 対応（双方向） |
| 入力端子 | HDMIタイプA×1 |
| 出力端子 |
・RJ-45（HDBaseT）×4 ・HDMIタイプA×1（パススルー） ・光デジタルTOSLINK（S/PDIF）×1 ・アナログ音声3.5mmステレオミニジャック×1 |
| その他端子 |
・3.5mmステレオミニジャック×1（IR受信ケーブル用） ・3.5mmモノラルミニジャック×1（IR送信ケーブル用） ・Micro USB×1（ファームウェアアップデート用/コントロール用） |
| EDID | 15種類の記録されたEDID情報、またはシンク機器からの自動読み込み保持を本体DIPスイッチから選択（計16通り） |
| 外形寸法（W×D×H） | 307×144×23mm（突起物含まず） |
| 本体重量 | 約1.2kg |
| 動作温度 | 0℃～40℃ |
| 保存温度 | -20℃～60℃ |
| 動作/保存湿度 | 20％～90％（結露なきこと） |
| 電源 | DC 12V |
| 消費電力 | 定格40W（RX×4台接続時の合計値） |
| 付属品 | ACアダプター×1/電源ケーブル×1/IR受信ケーブル×5/IR送信ケーブル×1/専用マウントブラケット×2（ネジ付き）/注意事項・保証書×1 |
| 適合認証 | FCC/CE/PSE（ACアダプター）/RoHS |
| 保証期間 | 購入から3年間 |
