株式会社エーディテクノは、Digital Forecast社の簡易アナライザー機能搭載4Kマルチコンバーター「UHD_X_TS」を日本市場向けに販売開始した。

「UHD_X_TS」は、4K対応のアップ/ダウン/クロスコンバート機能を搭載したマルチフォーマット信号コンバーターである。12G-SDI、HDMI 2.0、OPTIC（光ファイバー）に対応し、各種SMPTE規格に準拠したSDI映像・音声信号の入出力をサポートする。信号変換および品質確認を1台で実現する。

入力信号をアップ/ダウン/クロスコンバートし、接続先機器のフォーマットに合わせて柔軟に出力可能である。また、複数の映像出力端子から同時に信号を出力できるため、複数フォーマットが混在する制作・送出環境においてもスムーズな信号統合を行うことができる。

前面に搭載された操作用7型ワイドタッチパネルには、入力映像のプレビューおよび各種信号ステータスを表示する。タッチ操作により、各種設定、フォーマット選択、測定モードの切り替えを直感的に行える。視認性に優れた大型LCDにより、現場での迅速な判断をサポートする。

また、簡易アナライザー機能も搭載する。SDI信号のアイパターンモニタリングにより、信号品質やジッタの状態を確認できる。HDMI入力においても、信号Loss、解像度、HDCPステータスの確認が可能である。オーディオレベルモニタリングにも対応し、SDIおよびHDMI信号に含まれる音声の状態をリアルタイムで確認できる。これらの機能により、映像・音声両面からの総合的な品質管理を実現する。

カラーバー、パソロジカルなどのテストパターンを生成・出力でき、9種類のテストパターンから選択可能である。さらに、microSDカードに保存したユーザー動画ファイルの再生にも対応するため、ソースがない環境や信号確認が必要な現場でも迅速に映像出力テストを行える。

筐体にはVマウントプレートを標準装備し、各種現場機材との高い親和性を確保する。堅牢な専用キャリーケースが付属しており、購入後すぐに現場へ持ち出せる。

「UHD_X_TS」は、放送局、CATV、イベント・ホール施工、医療機関、行政機関など、12G-SDIや4K HDMIへの対応が求められる多様な映像制作・送出現場において、信号変換・測定・テストを1台で行えるソリューションを提供する。

主な特長

  • 簡易アナライザー機能搭載（ベクトルスコープ、ウェーブフォーム、SDIアイパターン、オーディオレベル、LOOP TEST）
  • 4K対応アップ/ダウン/クロスコンバート機能
  • UHD/FHD入出力対応
  • テストパターンジェネレーター機能
  • microSDカード動画再生対応（最大30ファイル）※5
  • 7型ワイドタッチパネル搭載
  • Vマウントプレート標準搭載
  • 専用キャリーケース付属

Digital Forecast社CEOのハリー・キム氏は、次のようにコメントしている。

キム氏：このたびUHD_X_TSを日本市場向けに最適化し、品質を徹底的に追求するADTECHNOと共に展開できることを、心より誇りに思います。

UHD_X_TSは、ADTECHNOとの技術的連携のもと、3年にわたり改良を重ねて完成したモデルです。日本の現場が求める高い品質基準、操作性、信頼性を徹底的に追求しました。

日本の映像・放送業界は、細部まで妥協を許さない高い完成度を求める市場です。私たちは密に連携し、両社の強みを融合することで、日本のプロフェッショナルの皆様に自信を持ってお届けできる製品に仕上がったと確信しています。

UHD_X_TSが、日本の現場で新たな信頼の基準となることを心より願っています。

特長

信号変換および品質確認を1台で実現

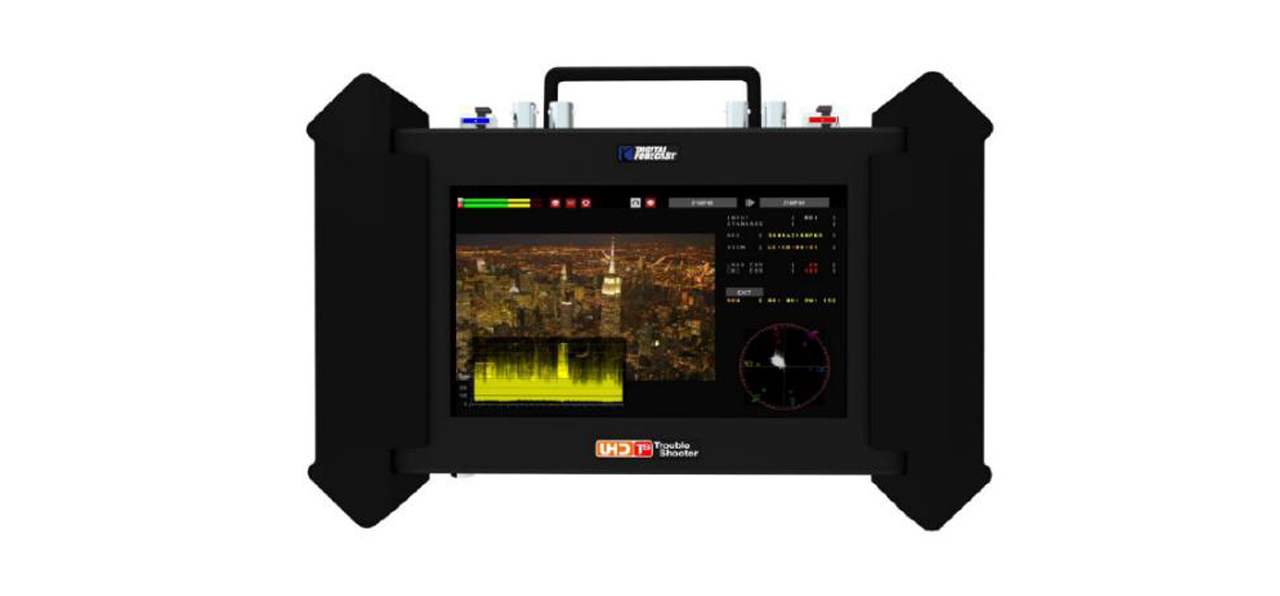

12G-SDI、HDMI 2.0、OPTIC（光ファイバー）に対応し、各種SMPTE規格に準拠したSDI映像・音声信号の入出力をサポートする。入力信号をアップ/ダウン/クロスコンバートし、接続先機器のフォーマットに合わせて柔軟に出力可能である。

また、複数の映像出力端子から同時に信号を出力できるため、複数フォーマットが混在する制作・送出環境においてもスムーズな信号統合を行うことができる。

260828_UHD_X_TS_01aVOK4r53

簡易アナライザー機能も搭載する。SDI信号のアイパターンモニタリングにより、信号品質やジッタの状態を確認できる。HDMI入力においても、信号Loss、解像度、HDCPステータスの確認が可能である。

オーディオレベルモニタリングにも対応し、SDIおよびHDMI信号に含まれる音声の状態をリアルタイムで確認できる。これらの機能により、映像・音声両面からの総合的な品質管理を実現する。

260828_UHD_X_TS_02u2qo2OKK

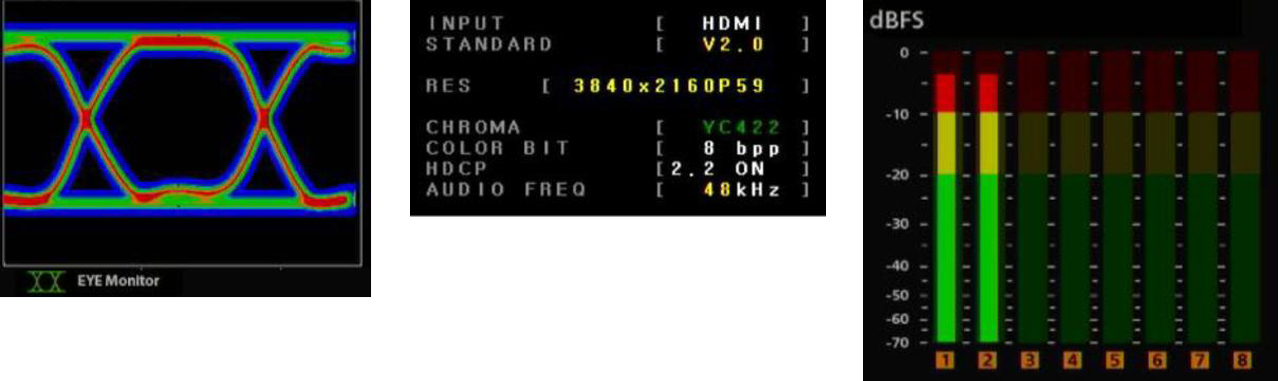

画像左から、SDIアイパターン、HDMI信号品質確認、オーディオレベルメーター

映像ソースが足りないときはメディアプレイヤーに早変わり

カラーバー、パソロジカルなどのテストパターンを生成・出力でき、9種類のテストパターンから選択可能である。さらに、microSDカードに保存したユーザー動画ファイルの再生にも対応するため、ソースがない環境や信号確認が必要な現場でも迅速に映像出力テストを行える。

260828_UHD_X_TS_03Sj6jbwMT

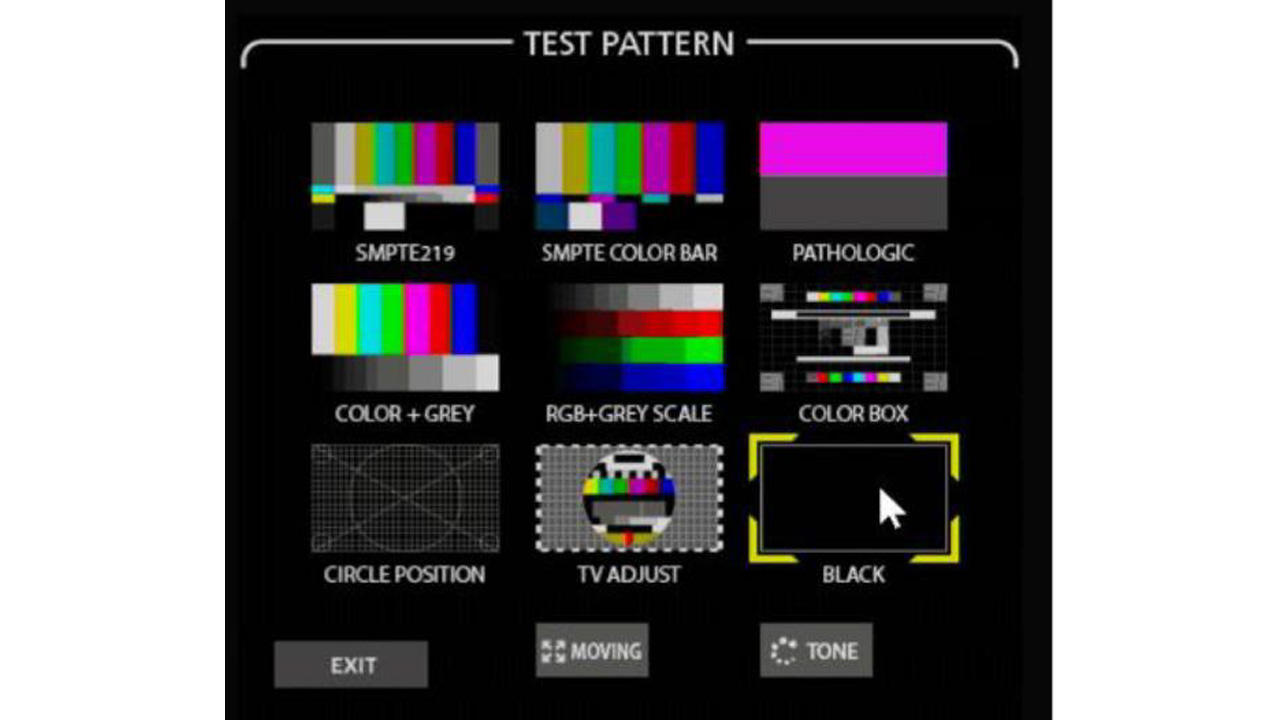

9種のテストパターン＋ムーブボックス
260828_UHD_X_TS_04XS7SJFHb
microSDカード再生機能

簡易ケーブルテスト機能で配線や接続トラブルを排除

LOOP TESTモードを有効にすると、信号のループチェックが可能である。UHD_X_TSからTPG機能またはmicroSDカード再生によって出力した信号をループ入力することで、信号品質と推定ケーブル長を計測する。複数の測定機器を持ち歩くことなく、1台で現場での信号・ケーブルチェックを行える。

260828_UHD_X_TS_05VwdPOUtN

すぐに持ち出せるオールインワンセット

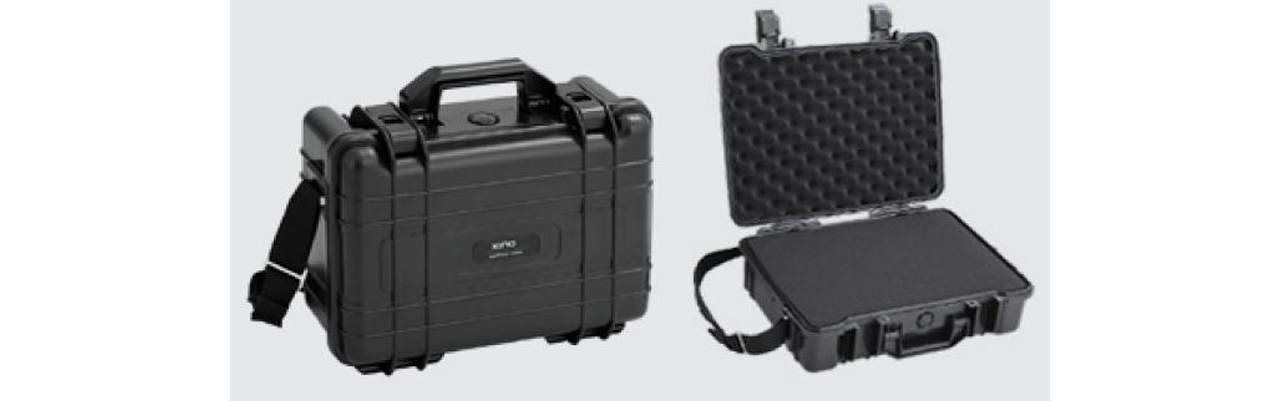

筐体にはVマウントプレートを標準装備し、各種現場機材との高い親和性を確保する。堅牢な専用キャリーケースが付属しており、購入後すぐに現場へ持ち出せる。

260828_UHD_X_TS_06ET46mI1

光ファイバーによる長距離伝送に対応（オプション）

別売りの専用光ファイバーSFPモジュール（型番：12G_SFP_TX / 12G_SFP_RX）を使用することで、最長10kmまでの信号延長が可能である。アリーナ・スタジアムやスタジオ間の伝送用として、複数台のUHD_X_TSを運用することで、ルーム間を移動せずに12G-SDI/HDMI信号を長距離伝送できる。

260828_UHD_X_TS_07owB0OMPK
260828_UHD_X_TS_08rBqwUlfm
接続図

製品仕様

入力端子 12G-SDI×1 / HDMI 2.0×1 / 光SFPモジュール用スロット×1
出力端子 12G-SDIパススルー×1 / 12G-SDI×2 / HDMI 2.0×1 / SFPモジュール用スロット×1 ※1、音声用3.5mmステレオミニジャック×1
その他I/O microSDカードスロット（メディア再生用）×1 / USB Type-A（F/Wアップデート用）×1 / USB Mini-B（F/Wアップデート用、メンテナンス用）×2
対応SMPTE規格 ・SMPTE 296M：720p（60/59.94/50）
・SMPTE 274M / SMPTE 292M：1080i（60/59.94/50）
・SMPTE 424M：1080p（60/59.94/50）3G ※7
・SMPTE ST 2081：2160p（30/29.97/25）6G
・SMPTE ST 2082：2160p（60/59.94/50）12G
DIP SW 2極 不使用（常時OFF設定）
ジョグダイアル メニュー操作用
液晶パネル ・サイズ：7型ワイド
・解像度：1024×600
・タッチ方式：4線抵抗膜式
電源 専用ロック式DCコネクター（丸形）×2
入力電圧 DC 12V
消費電力 定格45W
動作温度 0℃〜45℃
動作湿度 10％〜90％（結露なきこと）
本体寸法（W×H×D） 261mm×57mm×174mm ※突起物含まず
本体重量 約1.6kg
同梱物 専用キャリーケース×1 / 専用ACアダプター×1 / 専用電源ケーブル×1 / microSDカード×1 / 保証書×1
認証 FCC / CE / PSE（ACアダプター） / RoHS
保証 1年間
