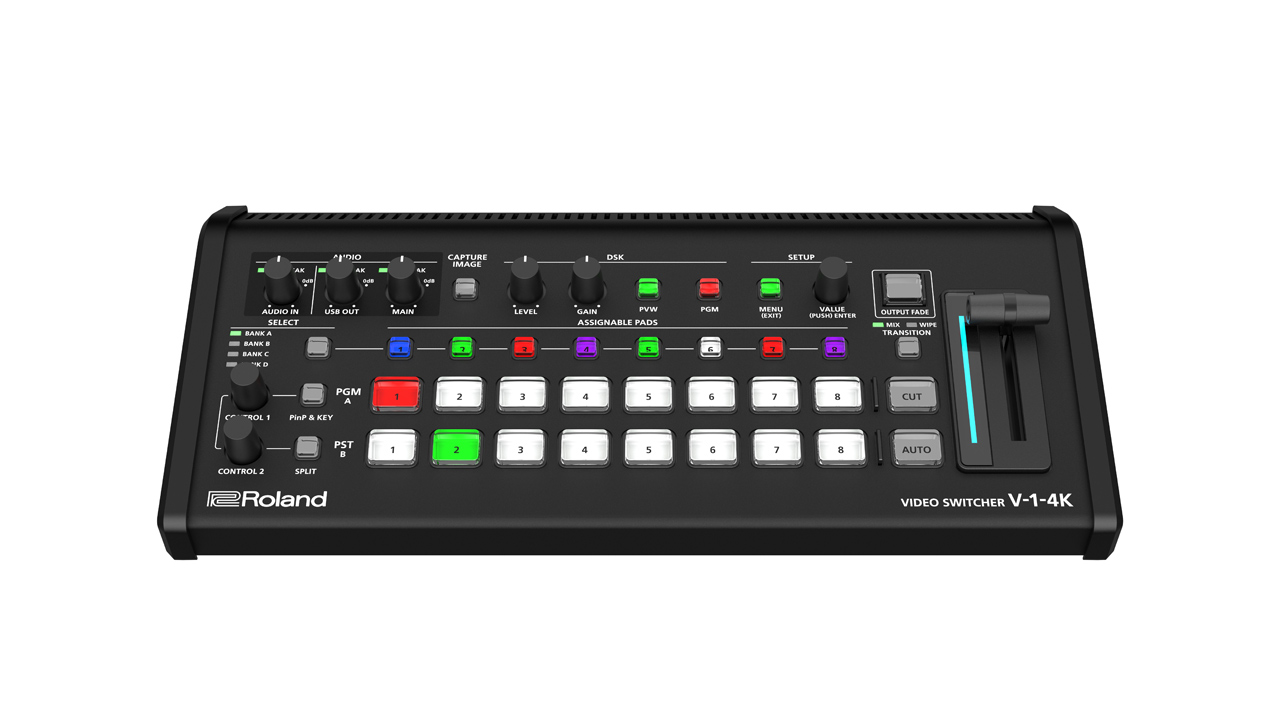

Rolandは、小型ビデオ・スイッチャーのロングセラー「V-1シリーズ」から、待望の4K対応モデル「V-1-4K」を発売する。イベントやライブ配信、会議室での映像システムの構築を手軽に実現する。

近年、カメラやパソコン、ディスプレイなど4K対応機器の普及が進み、ビデオ・スイッチャーでも4K対応のニーズが高まっている。「V-1-4K」は小型ビデオ・スイッチャーのロングセラー「V-1シリーズ」のサイズ感、使いやすさはそのままに4Kに対応したモデルだ。4KとHDを混在して使用できる柔軟性の高い入出力により、イベントやライブ配信、会議室などでの映像システムの構築をこれまでより手軽に実現できる。

主な特長

  • 4K/60p HDR対応、HDMI×5入力・5出力の小型ビデオ・スイッチャー
  • 視認性の高い照光式ボタンとTバーを搭載、直感的な操作を実現するパネル・レイアウト
  • HDMI入力のすべての系統にスケーラーを搭載し4KとHD、フレームレートの混在に対応
  • ROI（Region of Interest）専用モードを搭載：4Kカメラ1台の映像からHD解像度の映像を最大4ショット切り出し、疑似的なマルチカメラ演出を実現
  • UVC対応のUSB-C端子を搭載：パソコンと接続して最大4K/60pでの配信・収録が可能
    ※別途、パソコンに配信・収録用のアプリケーションのインストールが必要
  • ディレイ、イコライザーなどのエフェクトを含むデジタル・オーディオ・ミキサーを内蔵
  • オーディオ・ミキサーは2系統のAUXバスを備え、配信時の音声ループバックを防止
  • DSK、PinP & KEY、SPLITに対応する画面合成機能を搭載
  • LAN接続で最大5台のPTZカメラのリモート・コントロールに対応
  • 操作パネルにアサイナブル・パッドを搭載、よく使う機能を登録しダイレクトに操作可能
  • タイトル/グラフィックス生成ソフトウェアGraphics Presenter、操作パネルをカスタマイズ可能なリモート・コントロール・アプリVenuSetに対応
  • Windows、Mac、iPad版のリモート・コントロール・アプリに対応

柔軟性の高い入出力

V-1-4Kは4Kに対応したビデオ・スイッチャーだが、接続するすべての機器を4Kで揃える必要はない。HDMI入力のすべての系統にスケーラーを搭載し4KとHDの解像度、フレームレートの混在が可能だ。HDMI OUTPUT 3・4にはダウンコンバート機能を搭載し4KをHDに変換して出力できる。

ROI（Region of Interest）モード

HDMI INPUT 1に入力された4Kカメラ1台の映像からHD解像度の映像を最大4ショット切り出し、疑似的なマルチカメラ演出を実現する。カメラをはじめとする機材のセッティング作業を大幅に効率化できる。マルチビューにはROIモード専用レイアウトを搭載。iPadアプリ「V-1-4K Remote」のROI操作画面と組み合わせることで直感的な操作を実現する。

260403_RNL_V-1-4K_01KqFQjLHv
マルチビュー ROI モード専用レイアウト

UVC対応USB-C端子

UVCに対応した USB-C 端子を搭載し、パソコンへのドライバーのインストールなしで接続が可能だ。パソコンからは一般的なWebカメラと同等のデバイスとして認識されるため、さまざまな配信・収録用アプリケーションで利用できる。USB用のスケーラーを搭載し4KをHDに変換して出力可能だ。

PTZカメラ リモート・コントロール/アサイナブル・パッド

LAN端子を搭載しスイッチング・ハブ経由で最大5台のPTZカメラのリモート・コントロールに対応する。PTZカメラは各メーカーの制御プロトコルに対応しメーカーの混在が可能だ。

操作パネルには8個のアサイナブル・パッドを搭載し、4つのバンクを切り替えることで、最大32種類の機能をダイレクトに操作できる。PTZカメラのパン、チルト、ズーム、プリセット呼出しなども割り当て可能だ。

260403_RNL_V-1-4K_02BnsdMTtG
260403_RNL_V-1-4K_03aOgsPTge
アサイナブル・パッド

豊富なアプリケーションに対応

  • タイトル/グラフィックス生成ソフトウェア「Graphics Presenter Ver. 3.0」：アルファ・チャンネルを含んだ4KグラフィックスをFILL/KEY合成可能なソフトウェア。
  • カスタマイズ可能なリモート・コントロール・アプリ「VenuSet Ver. 1.2」：操作パネルに必要なボタンとフェーダーを自由にカスタマイズして配置できるアプリ。
  • Windows・Mac対応「V-1-4K RCS」、iPad対応「V-1-4K Remote」：グラフィカルな画面で詳細な設定や操作を行えるリモート・コントロール・アプリ。
    ※VenuSet、V-1-4K RCS、V-1-4K RemoteはUSBビデオモニタリング機能には非対応。
260403_RNL_V-1-4K_04av7LSYN0
画像左からGraphics Presenter Ver. 3.0、VenuSet Ver. 1.2、V-1-4K Remote
260403_RNL_V-1-4K_05hbwbpvfk
操作パネル
260403_RNL_V-1-4K_06u5mxWsRx
背面端子

主な仕様

映像
映像処理 4：2：2（Y/Pb/Pr）、8ビット
映像入力チャンネル数 5チャンネル
入力映像フォーマット HDMI IN 1～5：
2160/60p、59.94p、50p、30p、29.97p、25p、24p、23.98p
1080/60p、59.94p、50p、30p、29.97p、25p、24p、23.98p
1080/59.94i、50i
720/60p、59.94p、50p
UXGA（1600×1200/60Hz） WUXGA（1920×1200/60Hz）
WQHD（2560×1440/60Hz）
※HDCP 1.4、2.2対応
出力映像フォーマット HDMI OUT 1～4：
システムフォーマット2160p設定時
2160/60p、59.94p、50p、30p、29.97p、25p、24p、23.98p
システムフォーマット1080p設定時
1080/60p、59.94p、50p、30p、29.97p、25p、24p、23.98p
※HDMI OUT 3～4はシステムフォーマット2160p時にダウンコンバート出力（1080p）が可能
※色域：Rec.709、Rec.2020
※輝度：SDR、HDR PQ（HDR10）、HDR HLG
※HDCP 1.4、2.2対応

HDMI OUT 5（MULTI-VIEW）：
1080/60p
※色域：Rec.709
※輝度：SDR
※HDCP 1.4対応

USB STREAM：
1080/60p、59.94p、50p、30p、29.97p、25p
2160/60p、59.94p、50p、30p、29.97p、25p
※非圧縮（YUY2）と圧縮（Motion JPEG）に対応
静止画 Windows Bitmapファイル（.bmp）最大3840×2160ピクセル、24ビット・カラー、非圧縮 ※最大2枚まで内蔵不揮発メモリーに記憶可能
音声
音声処理 サンプル・レート：24ビット、48kHz
※USB STREAM（入力/出力）：16ビット、48kHz
規定入力レベル AUDIO IN 1、2：+4dBu（最大入力レベル：+24dBu）
入力インピーダンス AUDIO IN 1、2：16kΩ
規定出力レベル AUDIO OUT 1、2：-10dBu（最大出力レベル：+10dBu）
出力インピーダンス AUDIO OUT 1、2：1kΩ
音声入力チャンネル数 14チャンネル
音声出力バス数 4バス：MAIN、AUX1、AUX2、MONITOR
オーディオ・エフェクト チャンネル･エフェクト：ハイ・パス・フィルター、ノイズ・ゲート、コンプレッサー、4バンド・イコライザー、ディレイ、オート・ミキシング
マスター･エフェクト：4バンド・イコライザー、コンプレッサー/リミッター、15バンドGEQ、ディレイ
その他：アウトプット・フェード、テスト・トーン出力
その他
その他機能 メモリー（8個）、パネル・ロック機能、EDIDエミュレーター、オート・スイッチング、スマート・タリー、リモート・カメラ制御（最大5台）
消費電力 52W
外形寸法・質量 330（幅）× 164（奥行）× 79（高さ）mm
1.9kg（ACアダプターを除く）
付属品 スタートアップ・ガイド、「安全上のご注意」チラシ、ACアダプター、電源コード、保証書
