待望のNDI Bridge公開

NDI(ネットワークデバイスインターフェース)のバージョン5の目玉でありながら公開の遅れていたBridge(インターネットを越えて他のNDIと接続できる)機能が満を持して公開された。

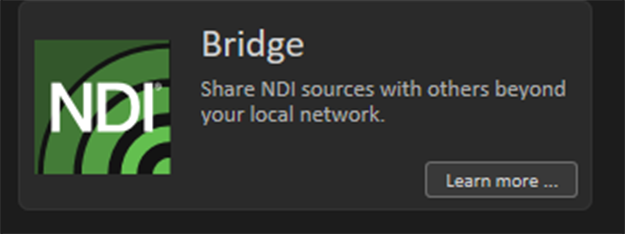

NDIBRIDGE説明画面

早速見ていこう。

(01)NDI BridgeはWindowsだけでの提供となりMacにはインストールできない。しかし、ネットワークを超えたNDIの恩恵自体は受けることができる。

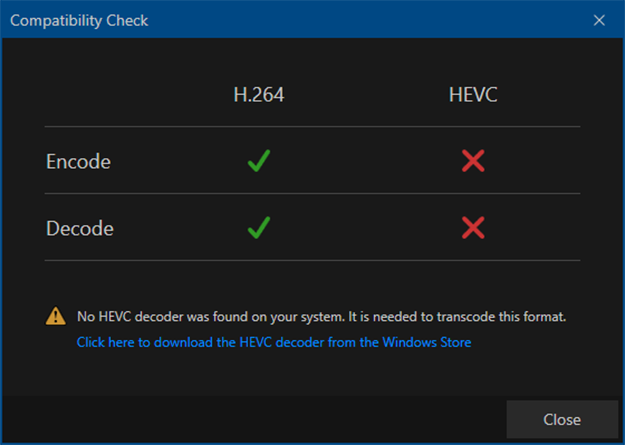

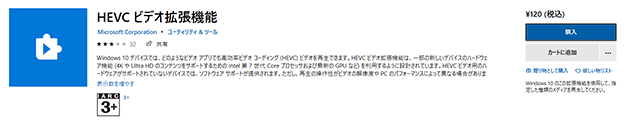

(02)HEVC(4K)を利用するときはWindowにコーデックをインストールする必要がある。料金は税込120円。

    テキスト
※画像をクリックして拡大

(03)Host側ではトップルーターでポートフォワード設定(5990が標準)が必要になる。この辺りが社内利用でセキュリティに厳しい場合や、ネットワークに詳しくないと敷居が高いところだ。今回の環境は、Host側にXeonのワークステーション(SoftBank回線)、Join側にi7のパソコンで試してみた(NURO回線)。

NDI Bridgeはパソコンのパワーとネットワークへのハブ(フルマネージスイッチ)接続が重要になる。接続の実験だけならノートパソコンでWiFiからでも可能だが、仕事で使うなら有線接続のワークステーションの選択をおすすめしたい。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

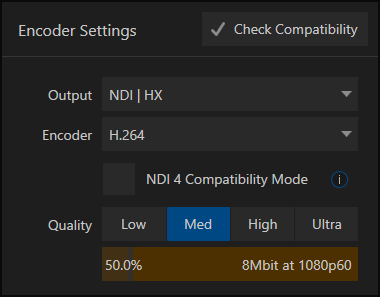

(04)エンコードの品質設定はローカル向けのNDI(120Mbps)からHX(24Mbps~4Mbps)まで選択できる。もちろんBridge間はマルチキャストではなくインターネットの中を通信できる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

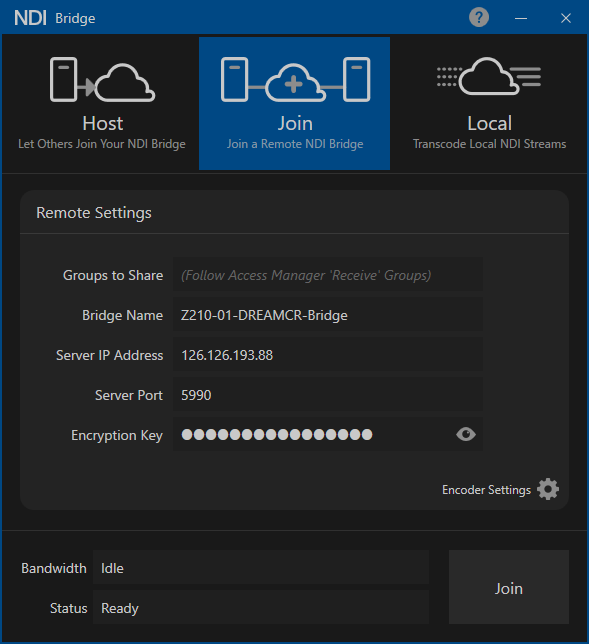

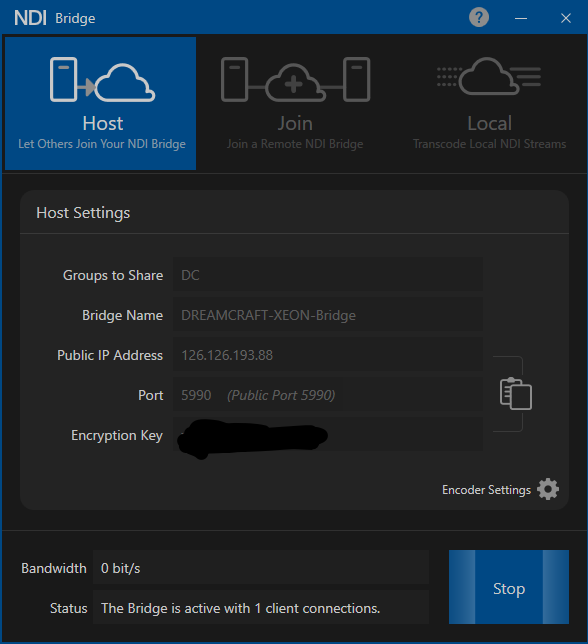

(05)Host側の情報をJoin側に設定する。

  • Groups to Share:public(全てのNDIデバイスの場合。Acces Managerでアクセス設定をしてある場合はその設定で)
  • Bridge Name:任意のわかりやすい名前(判別しやすい必要がある)
  • Public IP Address:ルーターのグローバルアドレス
  • Port:5990(標準)
  • Encryption Key:相手と通信で共有する秘密のコード
Vol.08 NDI Bridgeを繋げてみよう[NDI world]

(06)設定自体に間違いがなければあっけなく繋がる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

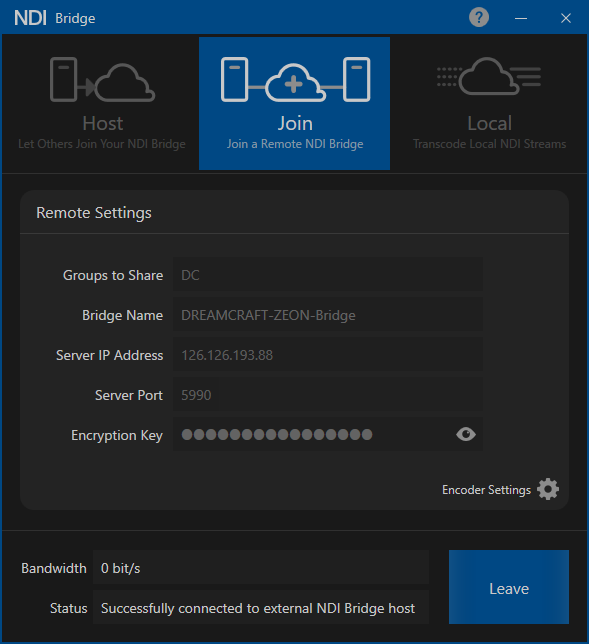

(07)Joinのボタンが青いLeaveになれば接続完了だ。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

PTZカメラを使ったテスト

Host側でも1Cliantの接続が可能確認だ。双方でTestPartternsでカラーバーを表示して確認をしてみよう。

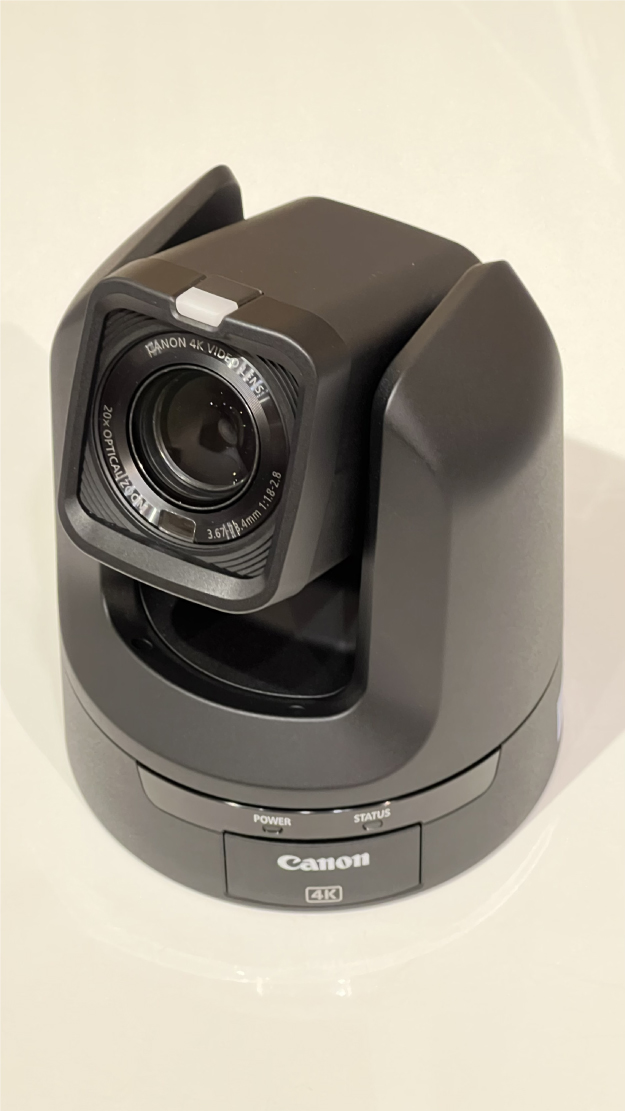

(01)Host側にはキヤノンの新型NDI対応PTZカメラを作動させてみた。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

(02)キヤノンCR-N300の最大の特徴はプリセット移動での3点(パン、チルト、ズーム)の連動が優れているところだ。大きな角度で移動させてもスムーズなカメラ運びが気持ちよい。しかも早い。微調整は細かに動くのにプリセット移動の速さはトップクラスだ。フォオーカススピードも素晴らしく、現場では重宝するだろう。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

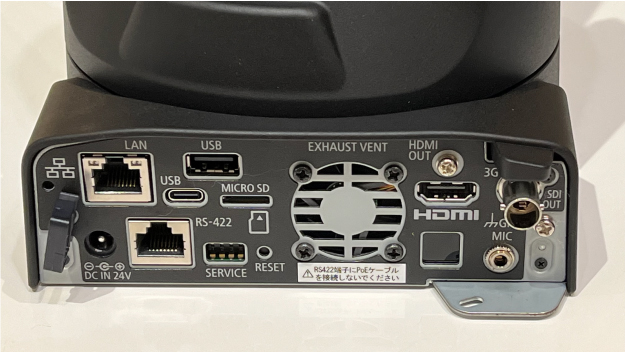

(03)通常のSDI、HDMIに加えてNDIの出力が搭載されている。

    テキスト

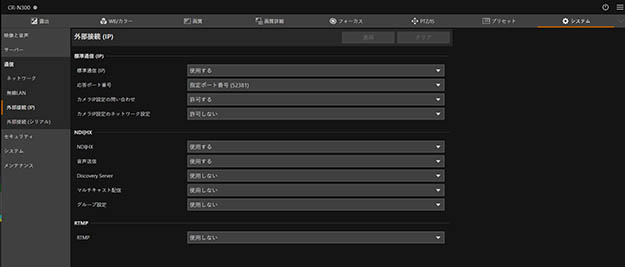

細かな設定画面からも現場に合わせて設定を追い込むことの調整しろが大きいのも魅力だ。NDI以外にもRTMP、RTSPなどのIP伝送にも対応している
※画像をクリックして拡大

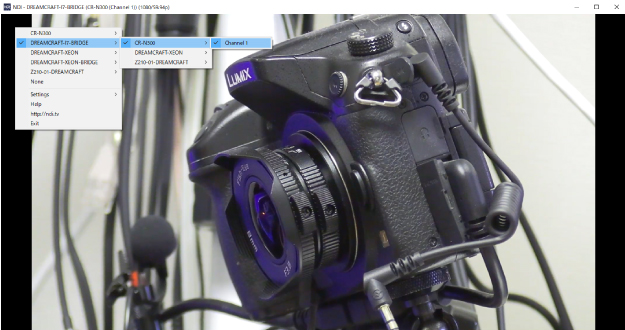

(04)早速NDIアプリVideoMonitorで確認していこう。Joinしたクライアント側から、i7-Bridgeの中でCR-N300(PTZカメラ)を確認できる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

(05)ここからはWindowsだけでなく、Macでの利用も可能になる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

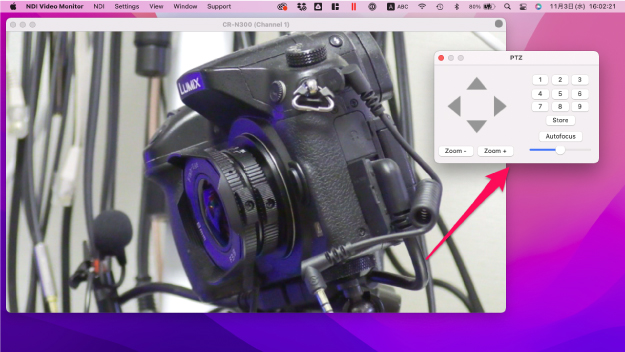

(06)相手がPTZカメラの場合は、NDI標準のコントロール画面が利用できる。

    テキスト
※画像をクリックして拡大

(07)リモートから、コントロールしてくれるカメラを見るのは不思議な気分だ。

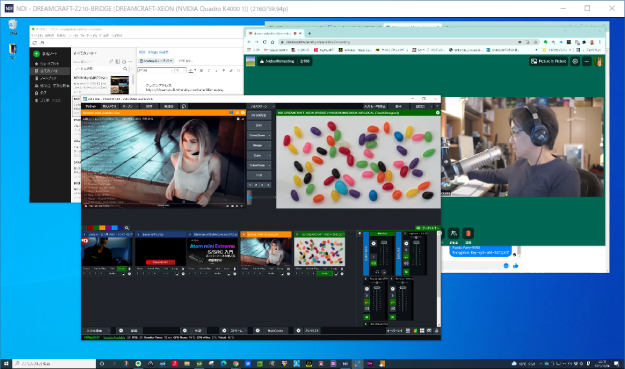

さらに、相手側のPCをリモートでコントロールできるKVM(キーボード、ビデオ、マウス)コントロールまで可能だ。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

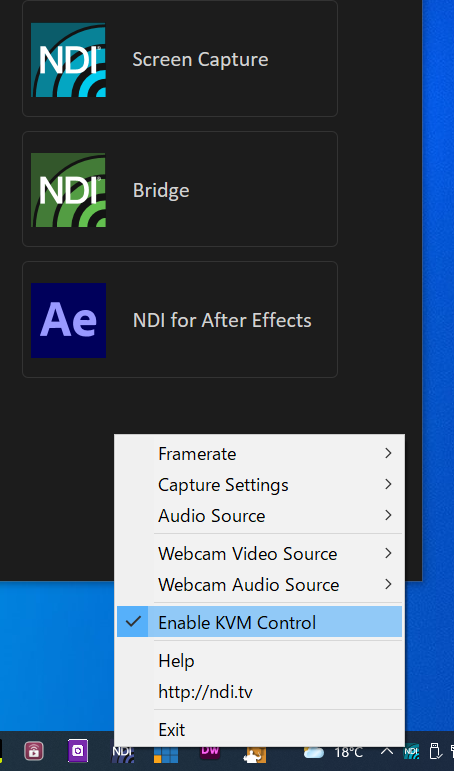

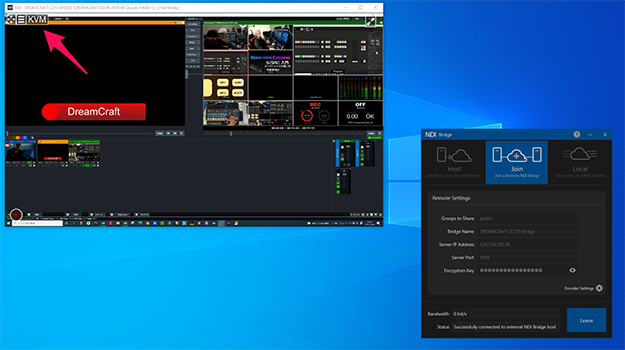

(08)Studio Monitor(Windows)では画面共有のScreenCapture(Windows)利用でKVMという画面を見ながらマウス操作やキーボード入力が可能になる。残念ながらこれはMacでは利用できない。

最近多いテレカンのPC画面を共有する際や、再生ボタンを押すなど、そのパソコン操作をリモートでも可能になるということだ。複数のPCを簡単に管理できることはStudio MonitorでのNDI信号監視の幅を大きく広げてくれる。

    テキスト
※画像をクリックして拡大

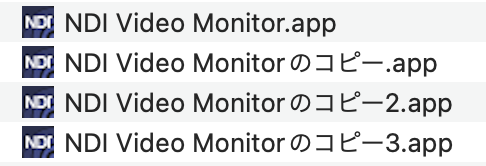

(09)さて、Studio Monitor(Windows)では複数の画面を同時に起動することができるが、Video Monitor(Mac)では起動できるのは1枚だけだ。これでは不便なので回避策を考えてみた。ご覧のようにアプリ本体を複数コピーすることで複数画面の同時起動が可能になる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

ご覧のようにMacの中で複数のVideo Monitorが活躍している様がわかる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

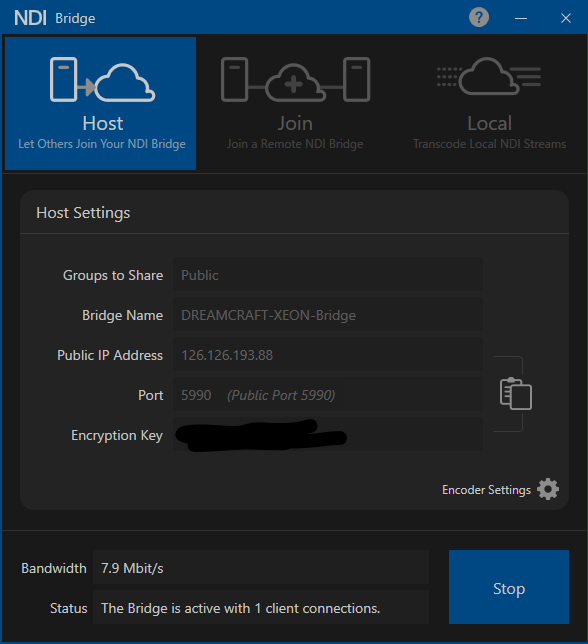

(10)カメラを送る側は8Mほどのバンド幅。カラーバー側は1Mほど。複数の映像素材をやりとりしている様を確認できる。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

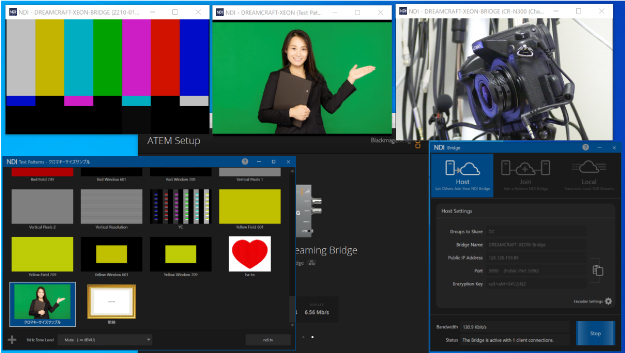

(11)上の左から「Joinからの画面」「自分の出力」「PTZの画面」、下にはTest PatternsとStremingBridge、NDI Bridgeが並ぶ。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]
Host側の画面

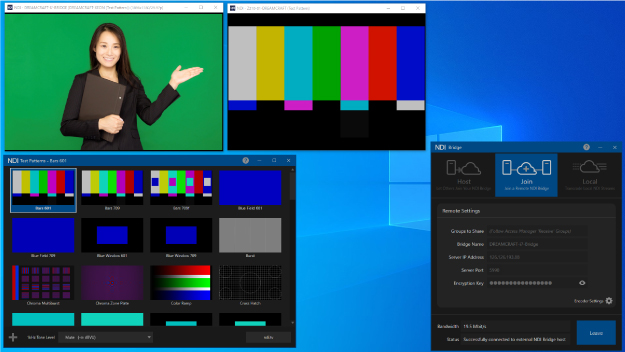

上の左から「Hostからの画面」「自分の出力」、下にはTest PatternsとNDI Bridgeが並ぶ。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]
Join側の画面

NDI Bridgeを繋げてみよう

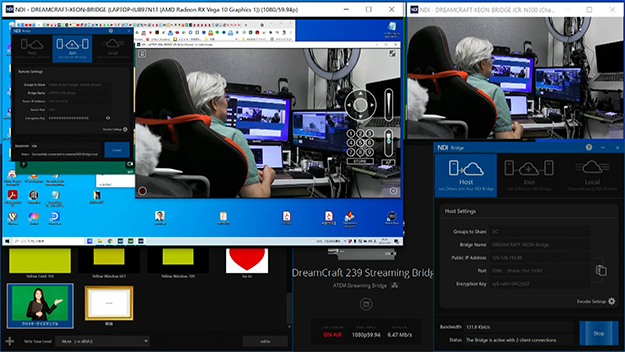

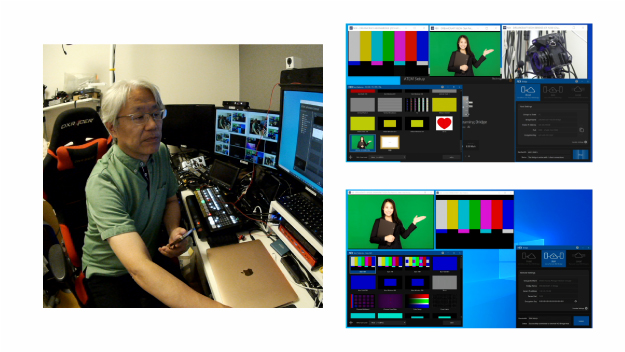

ATEM Mini Extremeスーパーソースで右上がNDI Bridge Host画面、右下がインターネットで別回線のNDI Bridge Join管理画面をStreamingBridgeで取り込んで同時に見ている。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]

2拠点間の通信を確認した後、奈良に住む友人と3拠点接続の可能性を試してみた。

Vol.08 NDI Bridgeを繋げてみよう[NDI world]
結果はBridgeのBridgeが可能だった事をお伝えしておこう

NDI BridgeをBridgeしてみよう

これだけ簡単な準備で、複雑な双方向IP伝送が単純に実現できるNDI Bridgeのポテンシャルはすごい。ぜひ試してみたらいかがですか?
